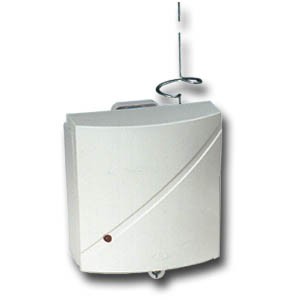

Назначение изделия

Предназначено для:
- приема тревожных извещений от 6 различных передающих устройств;
- дешифрации сигналов;
- отображения на Блоке Выносных Индикаторов;
- передачи извещений на ПЦН, компьютер, Блок Дешифрации Адреса или дополнительные блоки обработки.

Особенности

- обладает высокой помехозащищенностью и избирательностью;
- допускает подключение дополнительных блоков обработки (БОИ-6 или БОИ-96).

ТАКТИКА РАБОТЫ:
Алгоритм работы прибора, его режимы устанавливаются пользователем с помощью установленных на плате перемычек.
Предусмотрены следующие режимы работы:
- "Программирование": в память прибора заносятся индивидуальные номера (адреса) используемых в системе РПД;
- "Дежурный": РПУ ожидает радиосигнал (извещение) от какого-либо из РПД системы;
- "Тест", позволяющий определить реальную зону действия РСТС с оценкой качества принимаемого сигнала и выбрать оптимальный (с учетом реально действующих помех) порог обнаружения сигнала, чем достигается повышенная помехозащищенность.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- обслуживание 1…6 РПД;
- формирование 4 видов извещений – «НОРМА», «ТРЕВОГА», ДАТЧИК», «ПИТАНИЕ»;
- допускает подключение до трех БОИ-6, двух БОИ-96;
- круглосуточный режим работы.

Программируемые параметры:
- длительность выдачи тревожного извещения на ПЦН (длительность замкнутого/разомкнутого состояния сигнальных реле);
- порог обнаружения сигнала;
- адрес работающих в системе РПД.

Индикация:
В приборе предусмотрено подключение блока выносных индикаторов для отображения:
- принимаемых извещений и их виде (нажата тревожная кнопка РПД или сработал его датчик);
- о состоянии источника питания РПД;
- об исправности РПУ;
- о режиме работы РПУ ("Дежурный", "Программирование" или "Тест");
- светодиодная индикация наличия питания РПУ.
Прибор обеспечивает выдачу принятого извещения на внешние устройства виде цифрового кода в формате RS 232.

Входы:
- антенный вход: возможно подключение как штатной штыревой антенны, так и внешней (выносной) с помощью кабеля. Применение внешней антенны позволяет увеличить дальность устойчивой радиосвязи.

Выходы:
- на блок выносных индикаторов;
- 2 сигнальных реле;
- на внешние устройства сигналов в формате RS232.
