Назначение изделия

Система речевого оповещения пожарная «Рокот-5» предназначена для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.

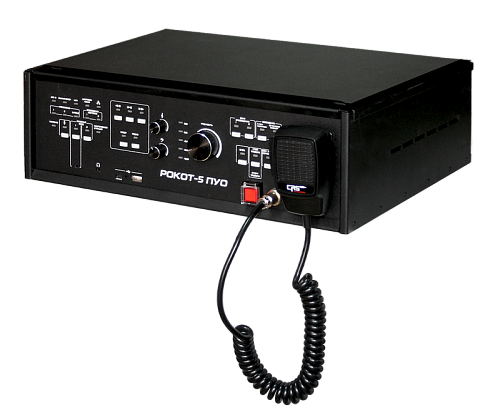

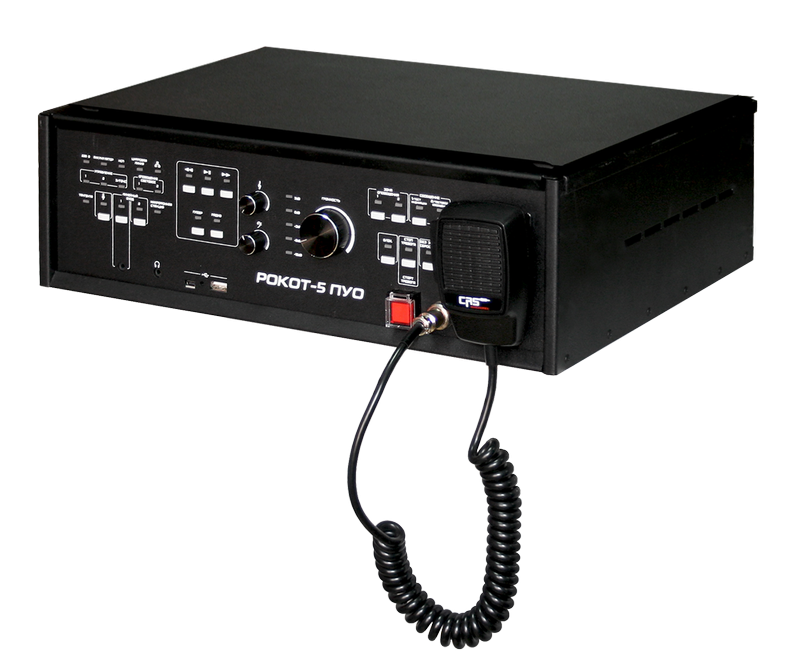

Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», и акустических систем АС-4 и АС-6, подключенных с помощью соединительных линий.

ВХОДЫ прибора:
Рокот-5 ПУО имеет три входа для подключения линий управления (Управление1, 2 и 3):
- Вход управления 1 «УПРАВЛЕНИЕ1» предназначен для автоматического включения прибора в режим оповещения сообщения 1 по сигналу от прибора пожарной сигнализации (ППКОП);
- Вход управления 2 «УПРАВЛЕНИЕ2» предназначен для автоматического включения прибора в режим оповещения сообщения 2 по сигналу от прибора пожарной сигнализации (ППКОП);
- Вход управления 3 «УПРАВЛЕНИЕ3» предназначен для автоматического включения прибора в режим трансляции внешнего сигнала со входа ГОЧС;
- Линии управления контролируются непрерывно во всех режимах работы прибора.

Прибор имеет сигнальные входы для подключения источников звукового сигнала:
- ЛИНЕЙНЫЙ ВХОД 1 – для подключения внешнего источника сигнала трансляции;
- ЛИНЕЙНЫЙ ВХОД 2 – для подключения внешнего источника сигнала трансляции;
- линейный Вход ГОЧС – для подключения внешнего источника сигнала трансляции ГОиЧС;
- Вход ТАНГЕНТА – для подключения тангенты;
- Вход МИКРОФОН – для подключения микрофона;

ВЫХОДЫ прибора:
- Четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения;
- Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). Прибор определяет неисправность при обрыве или коротком замыкании линии;
- Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва;
- Напряжение питания на световые оповещатели подается в режиме тревоги;
- Выход ЛИНЕЙНЫЙ ВЫХОД служит для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств;
- Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных усилителей;
- Выход «наушники» – для подключения головных телефонов («наушников»);
- Выход НСП – «неисправность» предназначен для сигнализации о состоянии прибора. Тип выхода – «сухие контакты реле». Нормальному состоянию системы оповещения соответствует замкнутое состояние выхода.

Рокот-5 ПУО имеет следующие основные режимы работы:
- дежурный;
- музыкальное сопровождение (дежурный с музыкальным сопровождением);
- трансляция сигнала с линейного или микрофонного входа;
- оповещение (тревога);
- воспроизведение пользовательских сообщений по расписанию.

Особенности

- четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения;
- индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания;
- два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания;
- линейный выход для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств;
- отдельный выход для контроля неисправности системы;
- трансляция сигналов с линейного или микрофонного входов;
- включение оповещения, как от прибора приемно-контрольного охранно-пожарного (ППКОП), так и в ручном режиме с панели управления;
- голосовое оповещение с помощью тангенты;
- отдельный вход для подключения внешних сигналов оповещения (ГОЧС);
- непрерывный контроль линий управления и периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов;
- возможность трансляции тревожных пользовательских сообщений, вместо заводских, при оповещении;
- наличие часов реального времени;
- возможность трансляции пользовательских сообщений по заданному расписанию;
- использование тестового оповещения для проверки работы системы;
- управление прибором осуществляется с панели управления или удалённо, через WEB-интерфейс с компьютера (ПК);
- имеется режим трансляции музыкальных композиций с MicroSD карты памяти или USB-Flash накопителя, интернет-радио и потоковое вещание через WEB-интерфейс;
- конфигурирование настроек прибора осуществляется в программном обеспечении (ПО) Конфигуратор РОКОТ-5 с ПК через USB или Ethernet-интерфейс;
- возможность подключения дополнительных усилителей Рокот-5 УМ (до 4 шт.);
- автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
- контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
- защита от короткого замыкания и переполюсовки выводов АБ;
- возможность обновления прошивки прибора.
