Назначение изделия

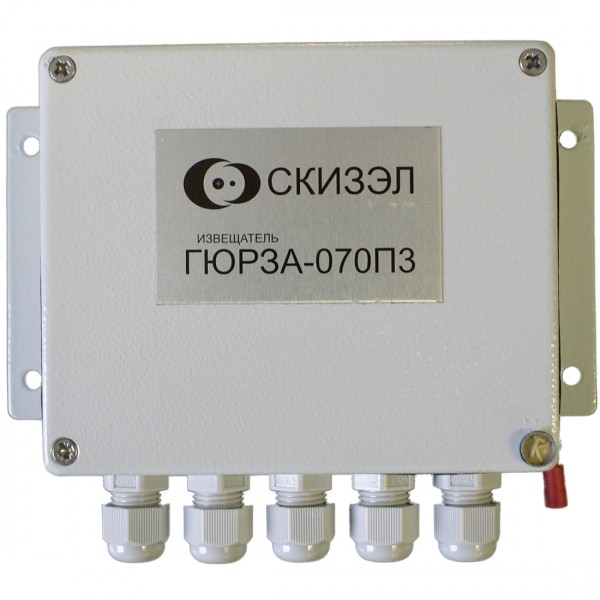

Извещатель охранный периметровый трибоэлектрический «Гюрза-070ПЗ» исп.1 применяется для охраны объектов использования атомной энергии. Предназначен для охраны периметров объектов с заграждениями любых конструкций или комбинации заграждений различных конструкций на объектах использования атомной энергии. В отличие от приборов других типов, «Гюрза-070ПЗ» исп.1 обнаруживает не последствия действий нарушителя (вибрации, изменение емкости и т.п.), а сами его действия: давление на заграждение или разрушение его полотна. Для этого чувствительный элемент (трибоэлектрический кабель) жестко крепится к охраняемой конструкции. Нарушитель при преодолении или при попытке разрушения заграждения его деформирует. В результате, внутри чувствительного элемента из-за трения жил об изоляцию возникает слабый электрический заряд, который “Гюрза” улавливает и формирует сигнал “Тревога”.

Особенности

• «Гюрза-070ПЗ» позволяет образовать два участка охраны периметра;
• высокая помехозащищенность при высокой обнаружительной способности;
• возможность применения в условиях сильных электромагнитных полей (под ЛЭП 750 кВ), при действии сильных фоновых вибраций (рядом с ж/д путями, в четырёх метрах от проходящего поезда);
• работает при любых погодных условиях, в ветер, пургу, град и ливень;
• не реагирует на акустические удары (взлёт самолёта, переход на сверхзвук, проезд спортивной машины и пр.);
• возможность применения при низких температурах (до минус 65 ОС) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
• простой и быстрый монтаж, простая настройка без дополнительного оборудования;
• возможен поэтапный ввод в эксплуатацию, с постепенной заменой старых систем;
• ремонт чувствительных элементов штатным персоналом объекта в течение 30 минут;
• совместимость с любой приёмно-контрольной аппаратурой;
• высокая надежность. Гарантийный срок эксплуатации – 10 лет, срок эксплуатации – 20 лет.

Комлектация

Блок обработки сигналов (БОС) — 1шт.; Муфта переходная (МП) — 2 комплекта; Устройство оконечное (УО- 001) — 2 комплекта; Кабель РК 50-2-16 — 5 м.

Дополнительное оборудование

(228278) - ЧЭ 10П, чувствительный элемент для блокирования инженерных ограждений из металлического гофролиста, деревянных заграждений, нажимных козырьков и жестких сварных решеток.
(230624) - ЧЭ 5П, чувствительный элемент для блокирования инженерных ограждений из сетки, спирали, колючей проволоки, АКЛ, а так же гибких решеток типа «Махаон»
(212671) - Муфта переходная предназначена для электрического соединения чувствительного элемента с линией подключения к блоку обработки сигналов (кабель РК 50-2-16), а также для экранирования и герметизации места соединения.
При оборудовании извещателем ворот и калиток используют муфту переходную, при этом металлорукав, защищающий кабель линии подключения (кабель РК 50-2-16), фиксируют дополнительно скобой или при помощи протяжной коробки.
(031129) - Муфта соединительная предназначена для соединения (при необходимости) двух отдельных отрезков чувствительного элемента друг с другом, а также для экранирования и герметизации места соединения.
(219187) - Устройство оконечное УО-001, предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС, а также для экранирования и герметизации конца чувствительного элемента.
(315052) - КВ6-Л, Комплект для охраны лёгких распашных ворот шириной до 6 метров (из сетки рабица, 3D-решётки и т.п.).
(315054) - КВ6-О, Комплект для организации обхода ворот кабельными линиями под землёй.
(315053) - КВ6-Т, Комплект для охраны тяжёлых распашных ворот шириной до 6 метров (из листового металла, кованных и т.п.).
(315055) - Кронштейн-Б1, Кронштейн крепления БОС извещателей Гюрза серий ПЗ, ПЗВ, П, ПЗР и исполнения 1 к круглым столбам 40...108 мм или квадратным столбам 40х40...100х100 мм.
